SC 7533系列
三位半電壓、電流表，傳感器二次表
感謝你選購Idao公司生產的電流電壓儀表。在使用之前，請閱讀此使用說明，以便正確操作和安裝聯接儀表。

功能部件概述
1、測量過程值顯示LED
2、儀表刻度不準確校正可調電位器位置
3、儀表零點不準確校正可調電位器位置

電壓電流測量

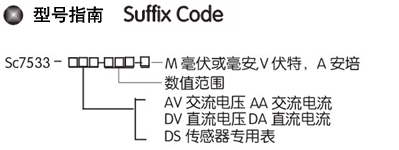

型號	量程(大分辨率)	輸入阻抗	輸入極限
SC7533-DV	19.99mV　　1.999V 19.99V　　199.9V 600V	>4Mohm	20%F.S
SC7533-DA	19.99mA　　1.999A 5.00A　　　標準75mV輸入	<10hm	15%F.S
SC7533-AV	19.99V　　199.9V 600V	>4Mohm	20%F.S
SC7533-AA	19.99mA　　1.999A 標準5.00A輸入	<10hm	15%F.S
測量不準確度：0.5%F.S2個字
說明： 1.在測量交流電流，輸入電流大于5A，在輸入端子接電電互感器CT。CT 的二次變比電流為5A。 2.在測量交流電壓，輸入電壓大于1000V，在輸入端子接電壓互感器PT。PT的二次變比電壓為100V。 3.直流電流表在測量時，輸入電流大于5A 在輸入端子并入電流分流器，分流器的二次變比電壓為75mV。

技術參數
顯示方式	0.56"紅色LED顯示
測量精度	0.5%R.D 3Digital
采樣周期	2次/秒
響應時間	0.25/秒
溢出顯示	“1”或“-1”
串模	>NMR 40dB(50Hz/60Hz)
極性顯示	“-”
測量方式	雙積分A/D轉換
操作環境	0-50（相對濕度35%-85%）
電源電壓	165V-265V 50Hz/60Hz
電抗強度	AC1500V/1分鐘在端子與端子之間按標準測試
絕緣強度	<50MOHM（DC500V，端子與端子之間按標準測試）

其他說明

SC 3系列儀表廣泛應用于電壓,電流的測量和控制.它具有顯示范圍可通過面板窗口任意調整,達到重新校準的特點, 可以適應各種分流器,互感器的匹配。小電流4-20mA或小電壓0-5V 等配合使用完全代替專用的傳感器二次儀表使用。

版權所有 2002-2003　　　　　　　瀘州陸島電器有限公司　電話：0830-2573101 2573102 傳真：2573102
