特點
*低功耗
*紅色高亮數碼管0.56'
*可在200-19999間調整滿刻度
*電源電壓145V-245V |
|
直流電壓測量 |

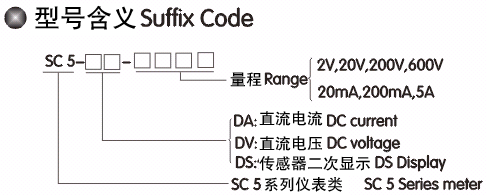

型號 |
量程 |
輸入阻抗 |
輸入極限 |
sc5-DV-20V |
0-19.999V |
≥2MW |
≤750V |
sc5-DV-200V |
0-199.99V |
≥2MW |
≤750V |
sc5-DV-600V |
0-600.0V |
≥2MW |
≤750V |
測量不準確度:0.5%F.S1Digit(235) |
|
直流電流測量 |
型號 |
量程 |
輸入阻抗 |
輸入極限 |
sc5-DA-200m |
0-199.99mA |
≤1W |
≤1A |
sc5-DA-2A |
0-1.9999A |
≤0.1W |
≤5A |
sc5-DA-5A |
0-5.000A |
≤0.05W |
≤7A |
sc5-DA-20A |
20A:75mA |
由用戶配置的分流器確定 |
sc5-DA-50A |
50A:75mA |
由用戶配置的分流器確定 |
測量不準確度:0.5%F.S1Digit(235)
|
說明:在測量直流電流時,如需要配置電流分流器其二次變比標準電壓75mV,大于5A電流輸入時另外配置分流器。 |
|
技術參數 |
輸入方式 |
單端輸入 |
A/D轉換 |
雙重積分 |
測量速度 |
約2.5次/秒 |
溢出顯示 |
“-1”or“1” |
顯示 |
Red LED(14.2mmH) |
極性顯示 |
只顯示“-”Display“-”only |
電源 |
145V-245V 50Hz/60Hz |
功耗 |
≤1.5VA |
耐壓 |
Ac1500V1min |
絕緣電阻 |
DC500V≥100MW |
環境溫度 |
1-50 |
抗串模干擾 |
≥NMR40db(50Hz/60Hz) |
|
|
|
|
